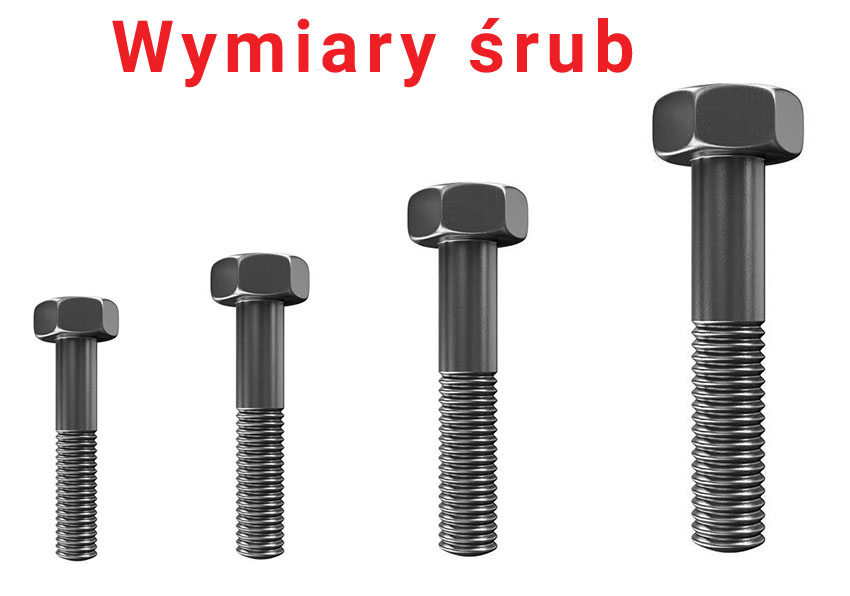

Wymiary śrub

Śruby to elementy w połączeniach gwintowanych, do których zalicza się: śruba, nakrętka, wkręt oraz elementy pomocnicze takie jak podkładka, zawleczka itp.

Śruby występują wg. tolerancji wykonania:

• C – śruby zgrubne, są to śruby, które zostały obrobione w części z gwintem. Mogą być używane przy obciążeniach statycznych w mało ważnych połączeniach. Dla prawidłowej wytrzymałości wymagany jest luz utrzymany między współpracującymi gwintami.
• B – śruby średnio dokładne – posiadają trzpienie toczone bądź ciągnione. Mogą być obciążone statycznie lub dynamicznie. Zalecany luz pomiędzy trzpieniem śruby a otworem powinien się zawierać 1-2 mm. W celu zapewniania odpowiedniego nacisku śruby bądź nakrętki stosuje się podkładki o takiej samej twardości, stosowane podkładki powinny być fazowane 2-stronnie pod kątem 45
• A – śruby dokładne – posiadają pogrubiony trzpień. Stosowane są w połączeniach pasowanych. Otwory pod śruby dokładne powinny być rozwiercane w końcowej operacji. Luz pomiędzy trzpieniem śruby a otworem powinien się zawierać od 0,2 do 0,3 mm.

Twardość śrub

Śruby również posiadają oznaczanie swoich właściwości fizycznych, które są umieszczane na łbie śruby np. 8.8 lub 10.9. Liczby te opisują odpowiednio:

1 liczba

Wytrzymałość na rozciąganie [MPa]

2 liczba

Stosunek granicy plastyczności Re [MPa] do minimalnej wartości na rozciąganie Rm [MPa].

Czyli śruba posiadająca oznaczenie 10.9 posiada właściwości mechaniczne i fizyczne według  tabeli poniżej:
