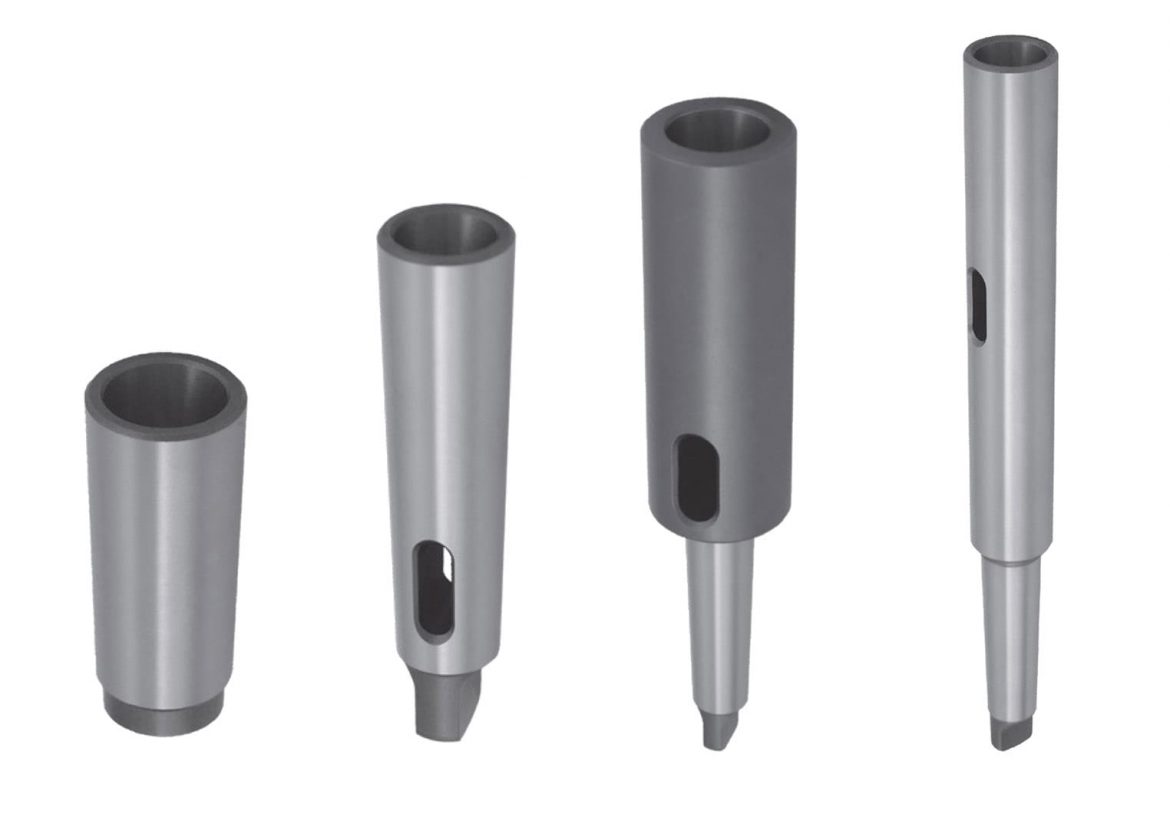

Tuleje redukcyjne to narzędzia przeznaczone do redukcji bądź powiększenia chwytu Morse’a znajdującego się w maszynie lub w narzędziu. Wykonane są według normy DIN-228.
Ze względu na rodzaj stożka Morse’a można je podzielić na 2 typy:
| Stożek Morse’a z gwintem – odmiana A | Stożek Morse’a z płetwą odmiana B |
 |
 |

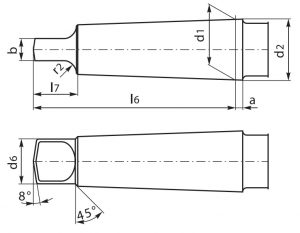

Pomiar stożka Morse’a
Aby rozpoznać, jaki posiadamy stożek Morse’a, najłatwiej jest zmierzyć szerokość stożka w jego najszerszej części i odczytać wynik z tabeli poniżej.
| K MK | a | b | d1 | d2 | d4 | l1 | l2 | r |
| 0 | 3 | 3,9 | 9,045 | 9,2 | 6 | 56,5 | 10,5 | 4 |
| 1 | 3,5 | 5,2 | 12,065 | 12,2 | 9 | 62 | 13,5 | 5 |
| 2 | 5 | 6,3 | 17,78 | 18 | 14 | 75 | 16 | 6 |
| 3 | 5 | 7,9 | 23,825 | 24,1 | 19 | 94 | 20 | 7 |
| 4 | 6,5 | 11,9 | 31,267 | 31,6 | 25 | 117,5 | 24 | 8 |
| 5 | 6,5 | 15,9 | 44,399 | 44,7 | 35,7 | 149,5 | 29 | 10 |
| 6 | 8 | 19 | 63,348 | 63,8 | 51 | 210 | 40 | 13 |
| 7 | 9,5 | 28,5 | 83,058 | 83,5 | 66 | 286 | 54 | 19 |
Rodzaje tulei redukcyjnych z płetwą Morse’a DIN-228
Wszystkie tuleje zazwyczaj są szlifowane na zewnątrz jak i wewnątrz, natomiast hartowany jest tylko stożek tulei.
Wyróżnia się głównie 3 rodzaje tulei redukcyjnych.
| Tuleja redukcyjna PTPa 1751 DIN-228 | Tuleja redukcyjna długa PTPb 1761 DIN-228 | Tuleja przedłużająca 1764 DIN-228 |
 |
 |
 |

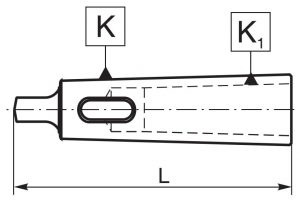

Tuleja redukcyjna PTPa 1751 DIN-228
Jest to najczęściej stosowana tuleja redukcyjna i prawie żadna narzędziownia nie może się bez nich obejść. Tuleje te pozwalają na stosowanie różnych wielkości wierteł niezależnie od wielkości stożka. Tuleje redukcyjne PTPa 1751 DIN-228 występują w wielkościach redukcyjnych, tzn. od strony maszyny stożek K1 jest zawsze większy od narzędzia wchodzącego do tulei K1.
| K | K1 | L [mm] |
|---|---|---|
| 1 | 0 | 85 |
| 2 | 1 | 92 |
| 3 | 1 | 99 |
| 3 | 2 | 112 |
| 4 | 1 | 124 |
| 4 | 2 | 124 |
| 4 | 3 | 140 |
| 5 | 1 | 156 |
| 5 | 2 | 156 |
| 5 | 3 | 156 |
| 5 | 4 | 174 |
| 6 | 2 | 218 |
| 6 | 3 | 218 |
| 6 | 4 | 218 |
| 6 | 5 | 218 |

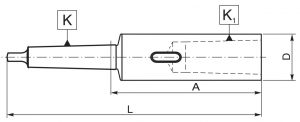

Tuleja redukcyjna długa (powiększająca) PTPb 1761 DIN-228
Są to tuleje, dzięki którym możemy stożek Morse’a zredukować lub powiększyć stożek. Dzięki niej można również przedłużyć zasięg narzędzia.
| K MK | K1 MK | L [mm] | A [mm] | D [mm] |
| 1 | 1 | 145 | 83 | 20 |
| 1 | 2 | 160 | 98 | 30 |
| 1 | 3 | 183 | 121 | 36 |
| 2 | 1 | 160 | 85 | 20 |
| 2 | 2 | 175 | 100 | 30 |
| 2 | 3 | 196 | 121 | 36 |
| 2 | 4 | 221 | 146 | 48 |
| 3 | 1 | 175 | 81 | 20 |
| 3 | 2 | 194 | 100 | 30 |
| 3 | 3 | 215 | 121 | 36 |
| 3 | 4 | 240 | 146 | 48 |
| 3 | 5 | 275 | 181 | 63 |
| 4 | 1 | 200 | 82,5 | 20 |
| 4 | 2 | 215 | 97,5 | 30 |
| 4 | 3 | 240 | 122,5 | 36 |
| 4 | 4 | 265 | 147,5 | 48 |
| 4 | 5 | 300 | 182,5 | 63 |
| 4 | 6 | 361 | 243,5 | 82 |
| 5 | 1 | 232 | 82,5 | 20 |
| 5 | 2 | 247 | 97,5 | 30 |
| 5 | 3 | 268 | 118,5 | 36 |
| 5 | 4 | 300 | 150,5 | 48 |
| 5 | 5 | 335 | 185,5 | 63 |
| 5 | 6 | 396 | 246,5 | 82 |
| 6 | 1 | 294 | 84 | 20 |
| 6 | 2 | 309 | 99 | 30 |
| 6 | 3 | 330 | 120 | 36 |
| 6 | 4 | 355 | 145 | 48 |
| 6 | 5 | 390 | 180 | 63 |
| 6 | 6 | 451 | 241 | 82 |
Tuleja przedłużająca 1764 DIN-228
Tuleje przedłużające przeznaczone są wyłącznie do przedłużenia wysięgu narzędzia/wiertła na stożku Morse’a. Są to tuleje rzadko stosowane w codziennej obróbce skrawaniem.
| K MK | K1 MK | L [mm] | A [mm] | D [mm] |
|---|---|---|---|---|
| 1 | 1 | 200 | 138 | 20 |
| 1 | 1 | 250 | 188 | 20 |
| 1 | 1 | 300 | 238 | 20 |
| 1 | 1 | 350 | 288 | 20 |
| 1 | 1 | 400 | 338 | 20 |
| 1 | 1 | 450 | 388 | 20 |
| 1 | 1 | 500 | 438 | 20 |
| 2 | 2 | 200 | 125 | 25 |
| 2 | 2 | 250 | 175 | 25 |
| 2 | 2 | 300 | 225 | 25 |
| 2 | 2 | 350 | 275 | 25 |
| 2 | 2 | 400 | 325 | 25 |
| 2 | 2 | 450 | 375 | 25 |
| 2 | 2 | 500 | 425 | 25 |
| 2 | 2 | 600 | 525 | 25 |
| 3 | 3 | 250 | 156 | 32 |
| 3 | 3 | 300 | 206 | 32 |
| 3 | 3 | 350 | 256 | 32 |
| 3 | 3 | 400 | 306 | 32 |
| 3 | 3 | 450 | 356 | 32 |
| 3 | 3 | 500 | 406 | 32 |
| 3 | 3 | 600 | 506 | 32 |
| 4 | 4 | 300 | 182,5 | 40 |
| 4 | 4 | 350 | 232,5 | 40 |
| 4 | 4 | 400 | 282,5 | 40 |
| 4 | 4 | 450 | 332,5 | 40 |
| 4 | 4 | 500 | 382,5 | 40 |
| 4 | 4 | 600 | 482,5 | 40 |

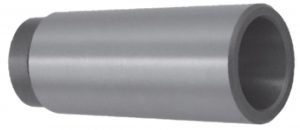

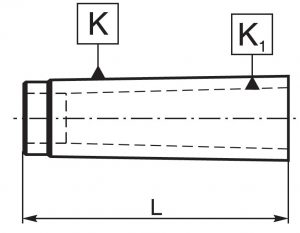

Tuleja redukcyjna 1770 DIN-228
Jest to tuleja redukcyjna dla stożków Morse’a bez płetwy. Przeznaczona jest do redukcji stożka Morse’a np. w trzpieniach, oprawkach itp. Tuleja jest cała hartowana oraz szlifowana na stożku wewnętrznym, jak i zewnętrznym.
| KMK | K1 MK | L [mm] |
|---|---|---|
| 2 | 1 | 50 |
| 3 | 1 | 55 |
| 3 | 2 | 65 |
| 4 | 2 | 70 |
| 4 | 3 | 75 |
| 5 | 2 | 80 |
| 5 | 3 | 90 |
| 5 | 4 | 100 |
| 6 | 3 | 110 |
| 6 | 4 | 120 |
| 6 | 5 | 130 |
Kto produkuje tuleje w Polsce?
W Polsce jedynym producentem takich tulei redukcyjnych jest firma Bison-Bial, a dokładnie ZM Kolno S.A. z Kolna. Jest to nasza rodzima firma, która bardzo dobrze radzi sobie na międzynarodowym rynku i z powodzeniem konkuruje z zachodnimi producentami oprzyrządowania maszyn. Bison-Bial również spełnia normę ISO 9001:2001, która to określa zasady jakościowe, jakie ma do spełnienia producent w produkcji swoich wyrobów.
