Tolerancje wymiarów – to określenie w jakim zakresie ma mieścić się wymiar rzeczywisty.

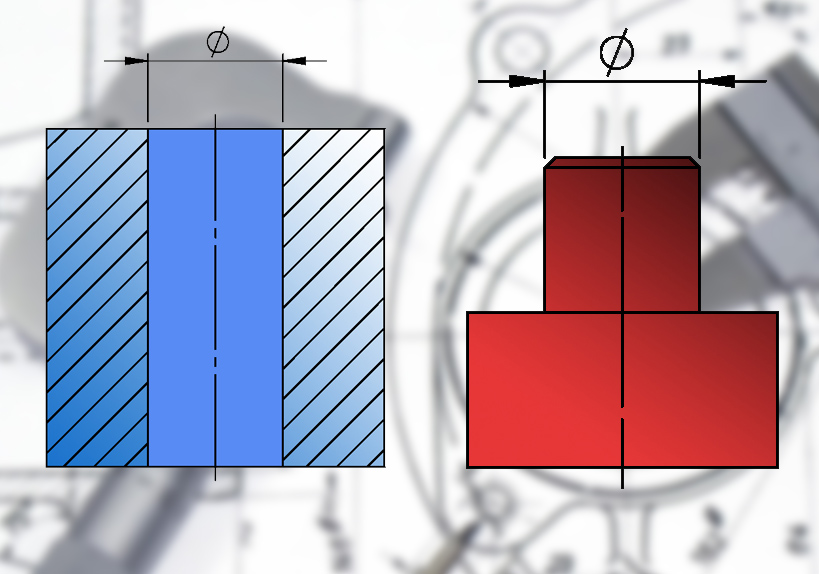

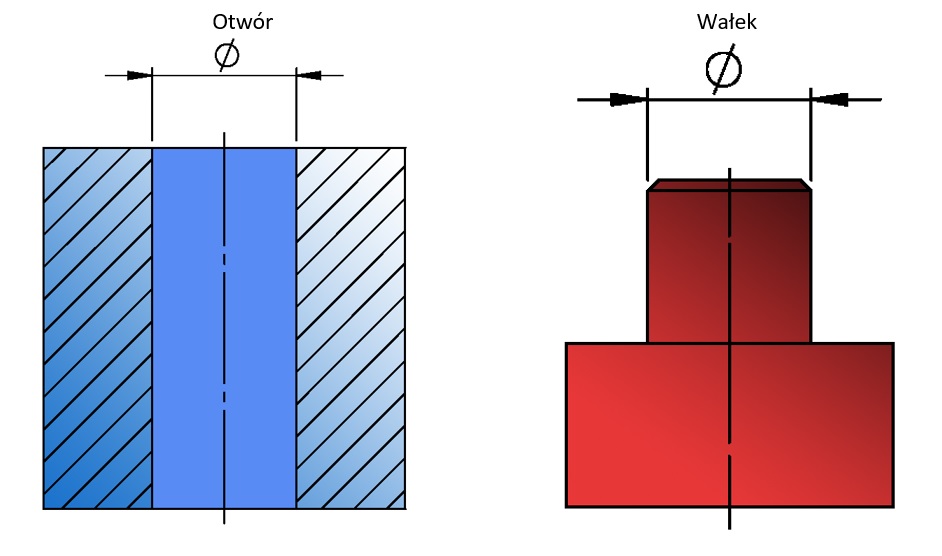

Kalkulator tolerancji wymiarów otworu lub wałka.
Poniżej znajduje się kalkulator tolerancji otworu bądź wałka w tolerancji dowolnie wybranej dla średnic znajdujących się w granicach od ø 1-500 mm. (Gdyby jakieś potrzebnej tolerancji nie było, proszę napisać w komentarzu pod wpisem – na pewno ją dodamy)
Kalkulator tolerancji
- rodzaj elementu
- średnicę: 1-500 mm
- odchyłkę
- polę tolerancji
W rysunkach technicznych używane są wymiary nominalne, czyli wymiary pożądane przez konstruktora. Ze względu na to, że nie możliwe jest osiągniecie wymiaru idealnego nominalnego wprowadzono pojęcie tolerancje wymiarów. Do wymiaru nominalnego (N) dodajemy tolerancję górną (ES) oraz dolną (EI). Jest to informacja dla fachowca (tokarza, frezera bądź innego wykonawcy) wykonującego detal jaką metodą ma wykonywać poszczególne elementy detalu i z jaką precyzją.
Wymiary mniej ważne podawane są bez tolerancji – przyjmuje się, że posiadają tolerancję warsztatową. Mniej ważne wymiary podawane zakładają tolerancję warsztatową dlatego, że zwiększanie dokładności podnosi pracochłonność oraz wymaga używania specjalistycznych narzędzi. Tam, gdzie wymagana jest większa dokładność dodaje się do wymiaru tolerancję.
Ustalenie tolerancji danego wymiaru w detalu jest bardzo ważna przy połączeniach w maszynach. Na przykład w przypadku gdy chcemy aby 2 płyty położyć na sobie i aby były położone w odpowiedni sposób aby ich wzajemne wymiary miał określone położenie względem siebie. Wtedy możemy wykonać otwory w obu płytach w tolerancji ( najczęściej H7 ) i włożyć w nie kołki ustalające. Dzięki nim osiągniemy żądane położenie płyt względem siebie.
