Narzynka metryczna-tolerancja wałka

Narzynka metryczna to narzędzie, które ma za zadanie naciąć gwint na zewnętrznej części wałka. Są to narzędzia, stosunkowo dokładne i każda narzynka nacina gwint z określoną dokładnością-tolerancją. Ze względu na to, często są używane jako narzędzia kalibracyjne przetoczonego nożem tokarskim lub wyfrezowanego wcześniej gwintu. Dla gwintów metrycznych zwykłych oraz metrycznych drobnozwojnych standardową tolerancją jest tolerancja 6g.

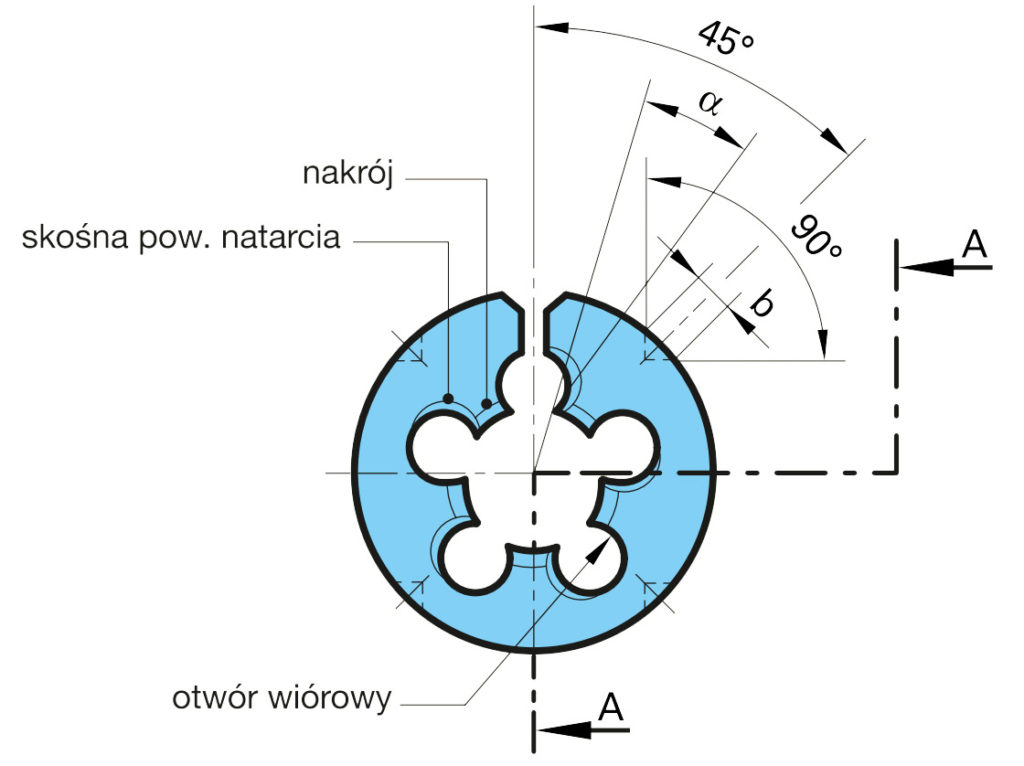

Narzynka metryczna – budowa

gdzie:

b – narzynka metryczna, otwór mocujący śrubę do oprawki

α – kąt natarcia

d – średnica nominalna gwintu

D – średnica zewnętrzna wykonana w tolerancji f10

E – grubość narzynek, wykonanie w tolerancji js 12

γ – kąt skośniej powierzchni natarcia

Β – kąt nakroju

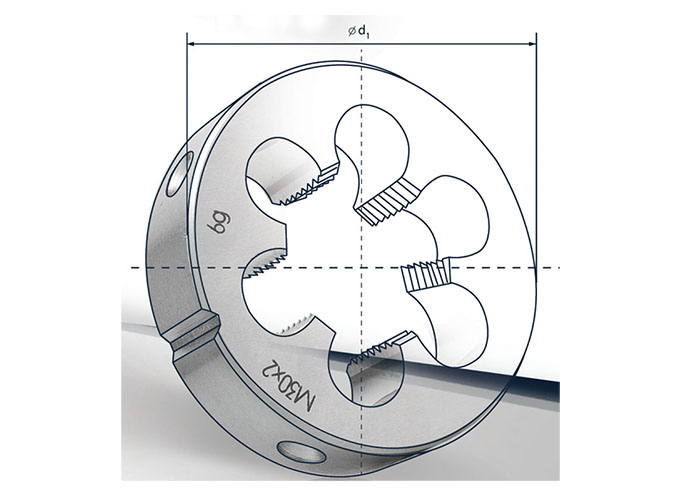

Narzynka metryczna – tolerancja i pasowanie gwintów zewnętrznych

Do oznaczeń gwintów metrycznych dodawane są również oznaczenie literowe np. M10 6g-S. Są to grupy długości gwintu co ma bezpośredni wpływ na dokładność uzyskanego gwintu, które odpowiednio oznaczają:

– długość S (short) – krótka,

– długość L (long) – długa,

– długość N (normal) – średnia.

Jeśli w nazewnictwie narzędzia nie ma określonej, grupy wtedy domyślnie przyjmuje się grupę L.

Tolerancje pogrubioną czcionką są zalecane w pierwszej kolejności, zwykłą w 2 kolejności a na końcu w nawiasach.

Aby uzyskać  wymaganą tolerancję gwintu musimy wykonać wałek o wymaganej średnicy (tu również musimy trzymać się tolerancji wymiarowej), a następnie użyć odpowiedniej narzynek, która zapewni nam tolerancję wymiarową samego gwintu między innymi średnicę podziałową.

Tolerancje wymiarowe wałka dla tolerancji gwintu metrycznego zewnętrznego 6g
