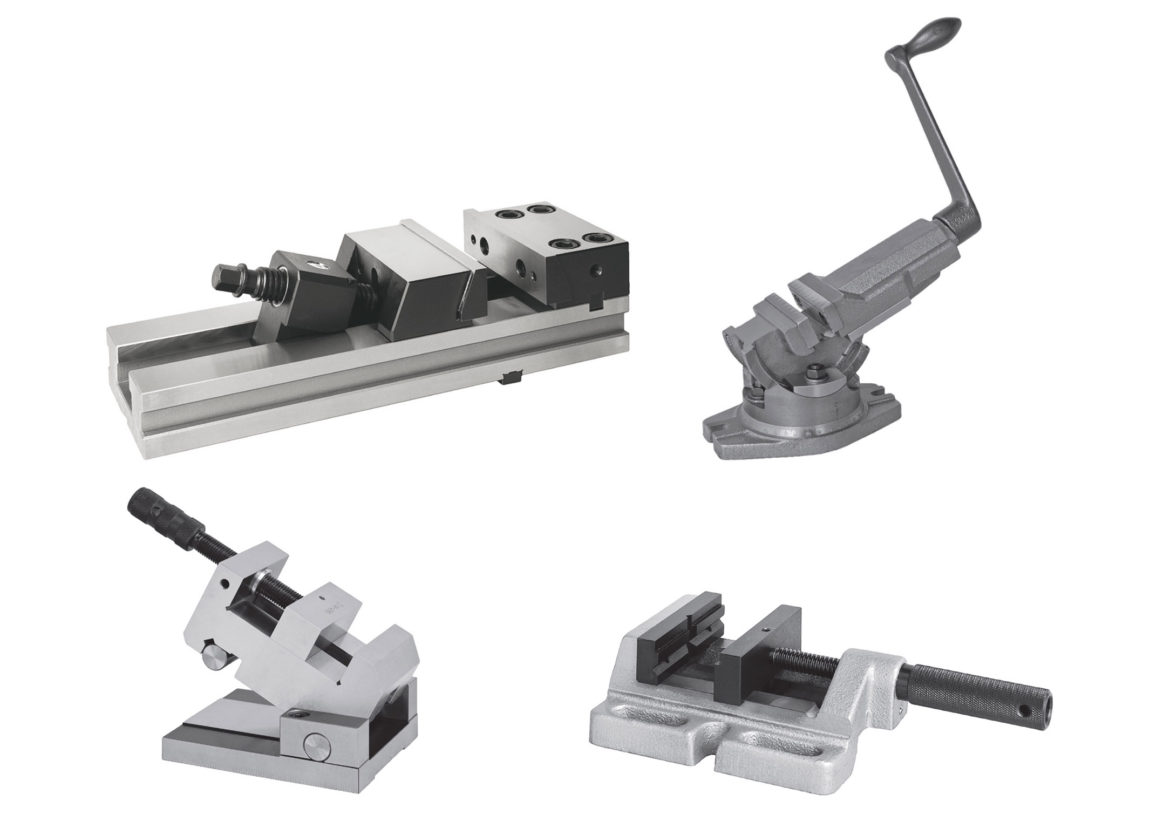

Imadła maszynowe są to urządzenia przeznaczone do trzymania przedmiotów bezpiecznie i nieruchomo w czasie ich obróbki w obrabiarce. Najczęściej jest to frezarka bądź centrum obróbcze CNC (Computer Numerical Control). Imadła są nierozłącznym elementem obróbki skrawaniem w każdym warsztacie.
Budowa imadła maszynowe precyzyjnego typ 6620.
1.-2. Wkładka szczękowa
- Obsada
- Śruba pociągowa
- Śruba blokująca

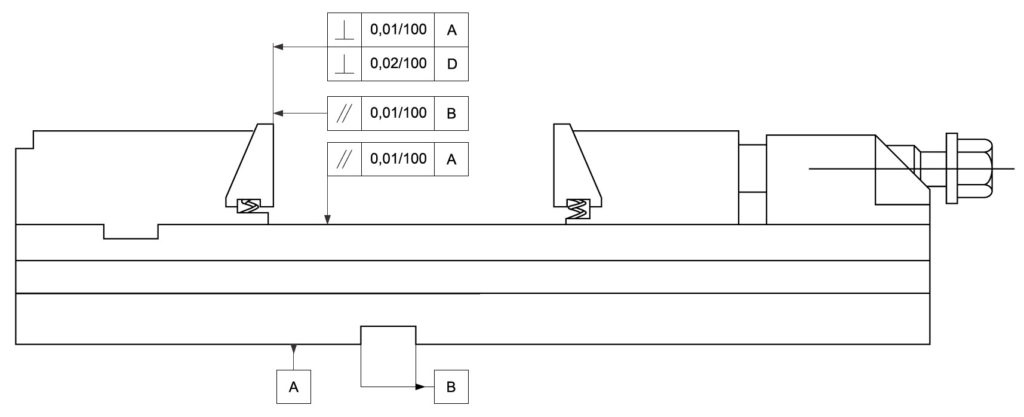

Dokładność, z jaką powinno być wykonane imadło maszynowe precyzyjne pokazuje zdjęcie poniżej.
Błąd prostopadłości powierzchni szczęki do powierzchni A na długości 100 mm nie może być większy jak 0,01 mm, a do powierzchni D nie może przekroczyć wartość 0,02 mm na odcinku 100 mm.

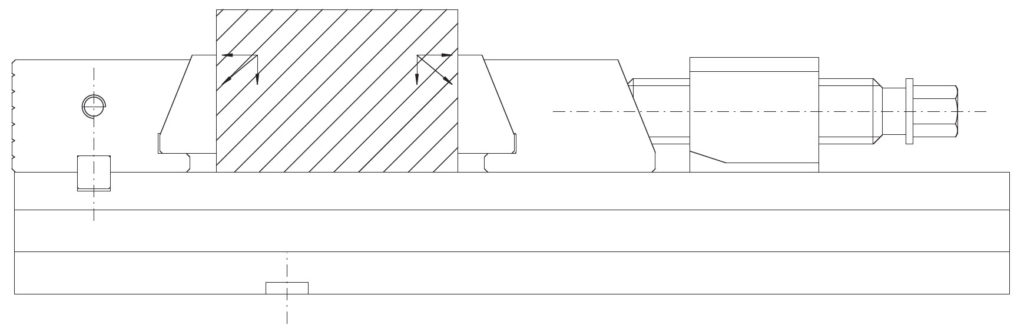

Wykonanie imadła według poniższych wartości zapewnia pewne mocowanie detalu dzięki przyleganiu na całej wysokości i długości szczęk materiału do imadła. Odpowiednia równoległość sprawia, że unikniemy również odciśnięcia się szczęk na detalu obrabianym oraz ułatwi to dokładne bazowanie detalu.
W Polsce największym producentem imadeł jest firma Bison-Bial z Białegostoku. Firma ta produkuje imadła nie tylko maszynowe, ale i ślusarskie od 1948 r.
Najpopularniejsze imadła maszynowe są zawarte w tabeli nr.1
| Model | Zdjęcie |

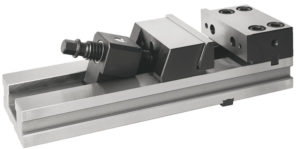

| Imadło maszynowe precyzyjne 6620 |  |
| Imadło maszynowe precyzyjne do pracy w zespołach 6820 |  |
| Imadło maszynowe z przesuwną śrubą 6512 |  |
| Imadło maszynowe wspomagane hydraulicznie 6516 |  |

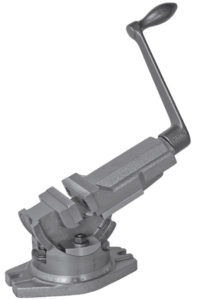

| Imadło maszynowe pochylno kołyskowe 6530 |  |

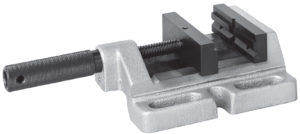

| Imadło wiertarskie 6543 |  |

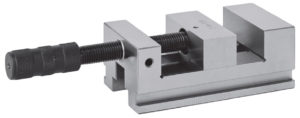

| Imadło szlifierskie precyzyjne stałe 6552 |  |

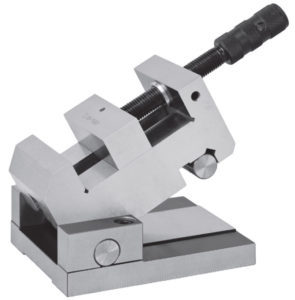

| Imadło precyzyjne szlifierskie sinusowe 6554 |  |

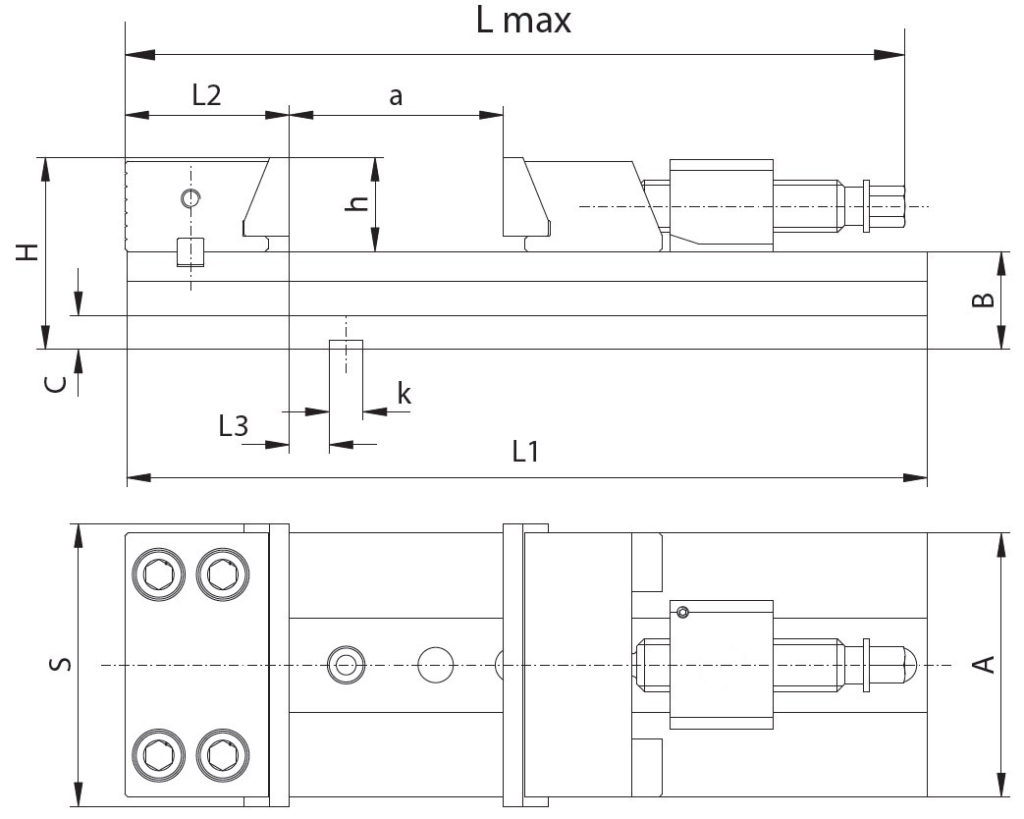

Najpopularniejszym imadłem maszynowym precyzyjnym jest model 6620. Najważniejsze dane techniczne pokazane są poniżej.
| s | A | B -0,02 | C | H | L max, | L1 | L2 | L3 | a | h | k M6 | Max, sita mocowania [daN] | kg |
| 100 | 85 | 35 | 13 | 65 | 389 | 320 | 61,8 | 12 | 165 | 30 | 12 | 2000 | 9,84 |
| 125 | 105 | 42 | 15 | 82 | 406 | 335 | 68 | 18 | 165 | 40 | 12 | 3000 | 15,71 |
| 150 | 140 | 52 | 18 | 102 | 515 | 425 | 87,29 | 21,2 | 210 | 50 | 18 | 4100 | 31,95 |
| 150 | 140 | 52 | 18 | 102 | 565 | 475 | 87,29 | 21,2 | 260 | 50 | 18 | 4100 | 35,18 |
| 150 | 140 | 52 | 18 | 102 | 610 | 520 | 87,29 | 21,2 | 305 | 50 | 18 | 4100 | 36,96 |
| 200 | 165 | 61 | 20 | 121 | 623 | 535 | 109,43 | 38,07 | 260 | 60 | 18 | 4500 | 58,95 |
| 200 | 165 | 61 | 20 | 121 | 673 | 585 | 109,43 | 38,07 | 310 | 60 | 18 | 4500 | 61,66 |
| 200 | 165 | 61 | 20 | 121 | 723 | 635 | 109,43 | 38,07 | 360 | 60 | 18 | 4500 | 64,36 |
Imadła maszynowe – charakterystyka:
– szczęka nieruchoma imadła jest odwracalna,
– możliwość zamiany wkładek szczękowych,
– dzięki wysokiej dokładności uzyskujemy wysoką powtarzalność bazowania,
– istnieje możliwość montażu imadła na podstawie obrotowej,
– szczęka ruchoma jest samonastawna (pływająca), szybko przestawna,
– wykonane ze stali wysokiej, jakości, stal hartowana.
