Gwintowniki ręczne metryczne – wymiary

Co to są gwintowniki ręczne metryczne?

Gwintowniki ręczne metryczne są to narzędzia kształtowe, które nacinają gwint w otworze metodą wiórową. Dostępne są one w dwóch wersjach:
– z gwintem metrycznym zwykłym o oznaczeniu M, występują w wersji 2 lub 3 sztukowej. Gwinty metryczny zwykłe oznacza się bez podawania skoku gwintu np. Gwintownik Ręczny M 10 DIN 352/3 6H HSS ;
– z gwintem metrycznym drobnozwojnym o oznaczeniu MF występują w wersji 2 sztukowej. Gwinty metryczne drobnozwojne podaje się wraz ze skokiem np. Gwintownik Ręczny M10x1,25 DIN 2181/2 6H HSS Fra.

Komplet gwintowników 3 sztukowych	Komplet gwintowników 2 sztukowych

Gwinty metryczne wewnętrzne występują standardowo w normie 6H, natomiast gwinty zewnętrzne o normie standardowej to 6g.

Tabela wymiarów gwintowników ręcznych metrycznych:

Gdzie:

– l₁ – długość części całkowitej

– l₂ – długość części roboczej,

– Ød₁ – średnica części roboczej,

– Ød₂ – średnica części chwytowej,

– a – zabierak kwadratowy.

_{Producenci gwintów ręcznych}

W Polsce głównym producentem gwintowników ręcznych, jak i maszynowych jest firma Fanar z Ciechanowa. Fanar produkuje gwintowniki ręczne metryczne w normie wymiarowej odpowiednio:

– gwintowniki metryczne zwykłe w normie DIN-352,

– gwintowniki metryczne drobnozwojne DIN-2181.

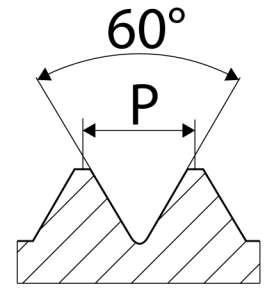

Gwinty metryczne są najbardziej rozpowszechnionym typem połączeń gwintowych. Posiadają zarys trójkątny o kącie wierzchołkowym 60°.

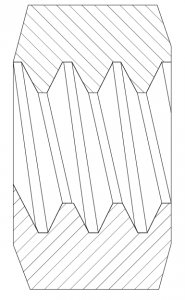

Występują w wersji prawo zwojnej (nie dopisuje się wtedy oznaczeń do gwintu) oraz lewozwojnej (dopisuje się oznaczenie LH z ang. left handed).

Gwint prawozwojny	Gwint lewozwojny

Komplety gwintowników ręcznych

Komplet gwintowników ręcznych 3 sztukowy składa się gwintowników: zdzierak, półwykańczak, wykańczak. W kompletach 2 sztukowych występują gwintowniki: zdzierak oraz wykańczak. Gwintownik wykańczak posiada nakrój 2P – oznacza to, że po 2 zwojach (licząc od czoła gwintownika) rozpoczyna się pełen gwint. Dla gwintownika M10 o skoku 1,5 mm pełny profil gwintu rozpocznie się 2*1,5 mm=3 mm mierząc od czoła gwintownika. Gwintowniki ręczne produkuje się głównie ze stali szybkotnącej HSS (High speed steel) o twardości końcowej 62 HRC oraz ze stali szybkotnącej kobaltowej HSS-E z dodatkiem 5% kobaltu o twardości 64 HRC. Gwintowniki HSSE mogą wykonywać gwinty w materiałach takich jak stal, stal nierdzewna, żeliwo.

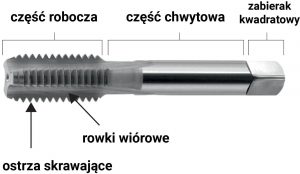

Budowa gwintownika ręcznego

Częścią chwytową dla gwintowników ręcznych jest zabierak kwadratowy o oznaczeniu „a”, według którego dobiera się pokrętło dla gwintowników.
