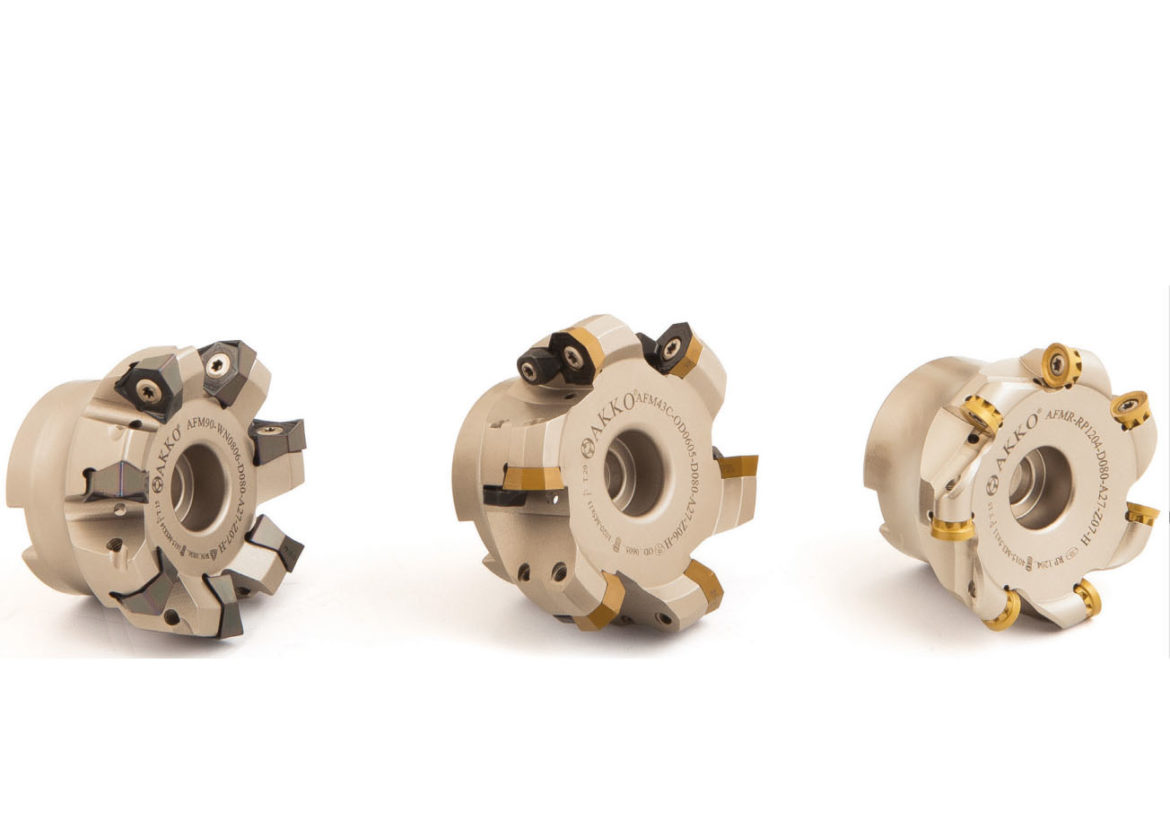

Głowice frezarskie to narzędzia nasadzane przeznaczone głównie do obróbki zgrubnej i rzadziej do obróbki średnio dokładnej. Do swojej pracy potrzebują trzpienia oraz ostrzy skrawających w postaci płytek wieloostrzowych.

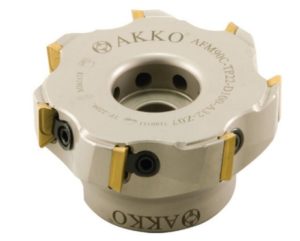

Głowica frezarska 220.17 na płytki wieloostrzowe TPKN 2204 PPR

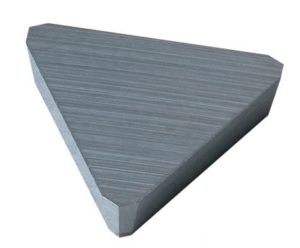

| Trzpień frezarski 7301 Bison-Bial | Płytka wieloostrzowe TPKN 2204 PPR N-250 Baildonit |
 |
 |
Najpopularniejszymi głowicami frezarskim są głowice planujące o oznaczeniu wg. firmy Dolfamex 220.17 . Jest to głowica frezarska o kącie skrawania 90 stopni. Używa się do nich płytek TPKN 1603 bądź TPKN 2204. Występują one w średnicach od Fi 40÷200 mm.
- Dobór płytek
Przy doborze płytek do tej głowicy musimy wiedzieć czy posiadamy głowicę prawo czy lewo skrętną (ta pierwsza jest najbardziej popularna. Musimy dobierać do głowicy płytki o analogicznym skręcie do niej, czyli jeśli mamy głowicę frezarską prawoskrętną, dobieramy płytki prawo tnące, które mają w swoim oznaczeniu literę R np. PPR, PDSR, PDTR z ang. RH ( Right Handed).
Kolejnym krokiem podczas wyboru właściwej płytki jest dobranie jej pod kątem wymaganego zastosowania, czyli tego, jaki materiał będziemy frezować. Ogólny podział wygląda następująco:
 |
 |
 |
 |
 |
 |
| Stal | Stal Nierdzewna | Żeliwo | Stopy nieżelazne,
aluminium |
Stopy żaroodporne,
stopy tytanu |
Materiały hartowane |
Każdy producent inaczej oznacza swoje gatunki płytek widiowych, ale powyższe oznaczenia są wg. norm międzynarodowych ISO i często odnoszą się do nich na opakowaniach.
- Dobór trzpienia
Kolejną rzeczą jest trzpień frezarski. Musimy sprawdzić, jaki otwór posiada nasza głowica frezarska, następnie sprawdzić rodzaj i wielkość wejścia do naszej maszyny.

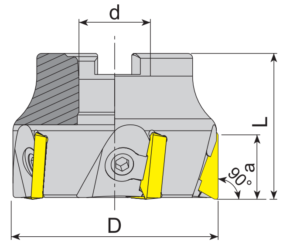

Dane techniczne głowic frezarskich:
| D | Z | d | L | a | Wielkość płytki |
| 50 | 4 | 22 | 40 | 12 | TP.. 1603.. |
| 63 | 6 | 22 | 45 | 12 | |
| 80 | 7 | 27 | 50 | 12 | |
| 100 | 8 | 32 | 50 | 12 | |
| 63 | 5 | 22 | 45 | 18 | TP.. 2204.. |
| 80 | 6 | 27 | 50 | 18 | |
| 100 | 7 | 32 | 50 | 18 | |
| 125 | 8 | 40 | 63 | 18 | |
| 160 | 9 | 40 | 63 | 18 | |
| 200 | 12 | 60 | 63 | 18 | |
| 250 | 15 | 60 | 63 | 18 | |
| 315 | 18 | 60 | 63 | 18 |
gdzie:
D – średnica głowicy
Z – ilość ostrzy
d – średnica otworu mocującego
L – wysokość całkowita głowicy
a – max głębokość skrawania
W trzpieniach frezarskich mamy do wyboru modele:
| Mocowanie DIN 2080 | |

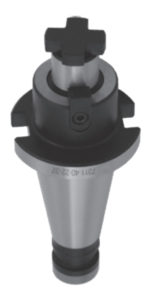

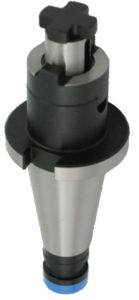

| 7311 | 7332 |
| Trzpień frezarski zabierakowy | Trzpień frezarski zabierakowy z wpustem |
 |
 |
| Mocowanie DIN 69871-A | |

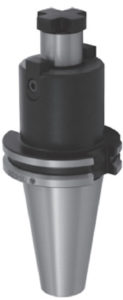

| 7369 | 7301 |
| Trzpień frezarski zabierakowy | Trzpień frezarski zabierakowy z wpustem |
 |
|
| Mocowanie MAS-403 BT | |

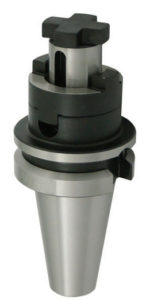

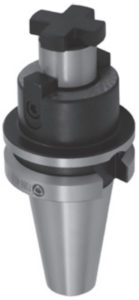

| 7388 | 7361 |
| Trzpień frezarski zabierakowy | Trzpień frezarski zabierakowy z wpustem |
 |
 |
- Dobór parametrów skrawania
Parametry skrawania zależą od rodzaju materiału obrabianego, sztywności maszyny oraz detalu. Poniżej znajduje się kilka przedziałów prędkości, posuwów, w jakich powinniśmy się mieścić lub od nich zacząć. Jedynym ograniczeniem parametrów w przypadku głowic frezarskich są płytki wieloostrzowe, dobierając parametry do głowic powinniśmy przyjmować górne wartości podane przez producentów płytek widiowych.
Prędkość skrawania Vc- 100÷280 [m/min]
Posuw na ząb fn – 0,1÷0,4 [mm/min]
Głębokość skrawania ap – 2÷20 mm
