Frez składany
Frezowanie gwintów frezami składanymi to artykuł, który jest dla frezerów, zaczynających swoją przygodę z frezami do gwintów i nie wiedzących jak je dobrać do swoich potrzeb. Jest to przyjemna czynność dla frezerów, dlatego warto od nich zacząć.
Obok znajduje się przykładowe narzędzie do frezowania gwintów, przedstawiony tutaj został frez składany z płytką do gwintów.
Ale do rzeczy, na początku musimy określić jaki gwint chcemy wykonać, czyli jaki skok ma posiadać nasz gwint, średnicę oraz wysokość. Naprzeciw naszym potrzebom, jak zawsze wychodzą producenci takich narzędzi, którzy oferują bogatą literaturę na ten temat.

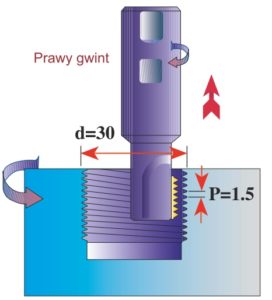

Załóżmy, że chcemy frezować gwint M30x1,5 czyli średnica wynosi d-30 mm a skok P-1,5 mm. Z tabeli poniżej możemy odczytać, że potrzebujemy frez o średnicy D-21 mm.
To jest oczywiście przybliżona wartość narzędzia, ponieważ możemy użyć frez składany równie dobrze o średnicy D-18, ponieważ i taka oprawka wykona ten gwint. Ważne jest aby oprawka miała odpowiedni wysięg do wykonania całej wysokości naszego gwintu.

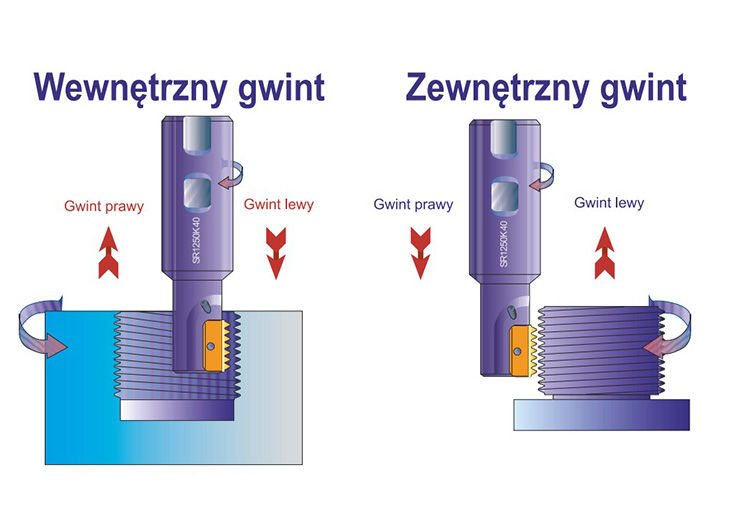

Poniższy wykres ma zastosowanie dla wszystkich rodzajach gwintów: ISO, UN, WHIT, NPT, NPTF, BSPT
Tabela doboru skoku gwintu do gwintu.
